型号说明

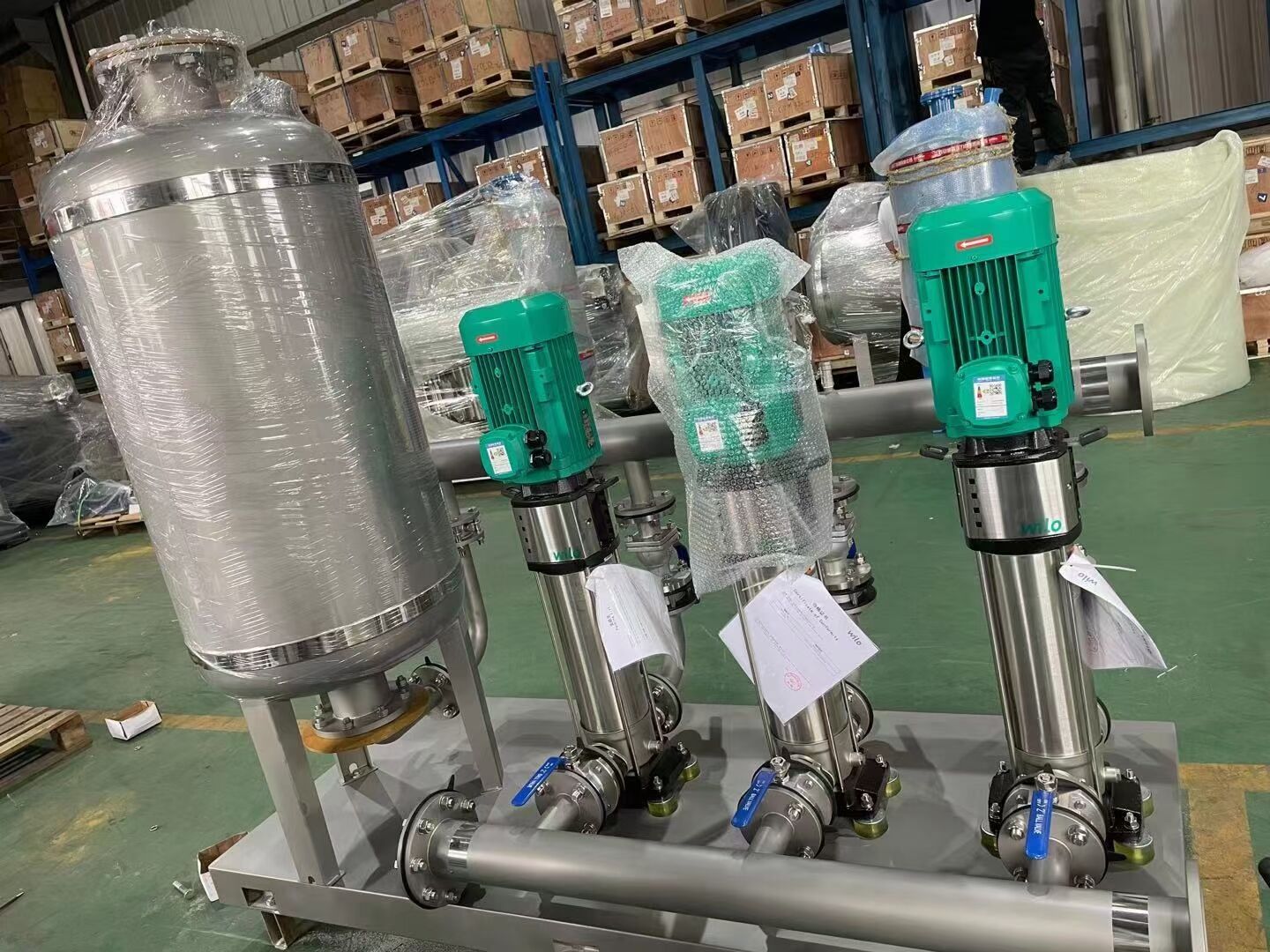

例如:helix first v 3606/2-8/25/e/ks/../380-50 helix first v 立式高压多级离心泵，管道式安装

36  额定流量m³/h

06  叶轮数量

2  小叶轮数量

5  材质

 5=下壳体为ht 250电泳，水力部件为aisi304l

25  大工作压力bar

   16=

   helix first v2~16:16bar (配pn16 椭圆法兰)

 helix first v22~52:16bar (配pn16 圆法兰)

   25=

 helix first v2~16:25bar (配pn25 圆法兰)

 helix first v22~52:25bar (配pn25 圆法兰)

30=

 helix first v22~52:30bar (配pn40 圆法兰)

产品特点

高效，激光焊接的2d/3d水力部件

耐腐蚀的叶轮，导叶和蜗壳

改进的流道和排气结构

改进了流道和汽蚀性能的下壳体

紧凑的结构设计，占用空间小，维护便捷

坚固的联轴节防护装置

e    密封材质   e=epdm

k    集装式机械密封

s    联轴节防护罩与进出水口同向

380  电压v

50   频率hz

应用

供水和增压

工业循环系统

工艺过程

冷却水循环

消防

清洗系统

灌溉

技术参数

电气连接：3~380v(±10%)，50hz

-≤3kw 220v/380v；△/y

-＞3kw 380v/660v；△/y

介质温度范围：-20~120℃

大工作压力：16/25/30bar

防护等级：ip55

大环境温度：-15~40℃

helix v2~16：pn16型为椭圆法兰，pn25/30型为圆法兰，符合iso25 31/7005标准

材质

叶轮，蜗壳和导叶为不锈钢aisi 304l

下壳体为ht250电泳

轴为不锈钢aisi304l

机封轴套为不锈钢aisi316l

o型圈为epdm

轴套为不锈钢aisi 304

特殊设计

可根据不同环境需求进行定制，如电机防护，atex,更高的环境温度等等

供货范围

helix first v 系列高压多级离心泵

安装和操作手册

helix v2~16（pn16 为椭圆法兰）：配对铸铁法兰以及配套螺栓，螺母和垫片
